新能源热管理 · 高集成度控制器
DC 350-750V宽压输入 · IP67高防护 · 8年设计寿命 · 适配商用车/储能系统
工作电压
350-750V
高压直流
宽压输入
防护等级
IP67
防尘防水
可浸水1m
设计寿命
8年
工业级
质保1年
尺寸/重量
415x240x140
mm · < 10kg
紧凑设计

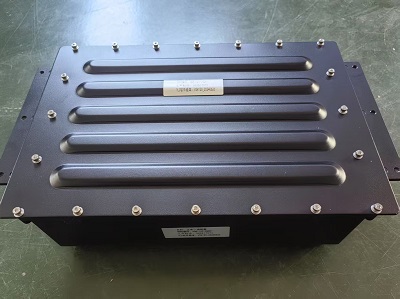

动力电池水冷机组控制器 · 详细规格
| 电气与机械参数 | ||
|---|---|---|
| 控制器工作电压范围 | DC 18V-32V / 高压DC 350V-750V | 低压+高压双平台 |
| 性能保证电压范围 | 低压DC 18V-32V / 高压DC 350V-750V | 满载输出 |
| 通讯方式 | CAN通讯 | 支持J1939 |
| IP防护等级 | IP67 | 可定制IP68 |
| 尺寸（mm） | 415*240*140 | 不含安装支架 |
| 重量 | 小于10Kg | 铝合金外壳 |
| 使用寿命 | 8年 | 设计寿命 |
| 质保年限 | 1年 | 或5万公里 |
📋 技术要求 & 认证标准
1. 额定输入电压：DC350-750V，反接保护，低于350V/高于750V降额运行
2. 环境温度：-25℃~65℃工作，≤60℃满载，-30℃~80℃存储
3. 相对湿度：5%～95%，无凝露
4. 海拔高度：≤2000米
5. 防护等级：整机IP54，可升级IP67，外形光滑美观
6. 振动标准：GB/T 21361-2008 附录C
7. 安装方式：底部/前面螺丝固定，无散热风扇
8. 组成：1.2KW DC + 7.5KW 变频器 + PLC控制板，独立拆装
9. 电气间隙/爬电距离：GB/T 18488.1-2006 表3
10. 阻燃耐温：GB/T 2408 V-0，导线/套管耐温≥125℃
11. 触电防护：GB/T 19751-2005 及 GB/T 18384
12. 接地绝缘：DC1000V 绝缘阻值≥10MΩ
13. 耐压：一次侧对PE 3000V/1min；一次侧对二次侧 3000V/1min；二次侧对PE 500V/1min，漏电流≤10mA
14. 主动放电：高压断电后30S内降至安全电压（GB/T 18384.3 A级）
