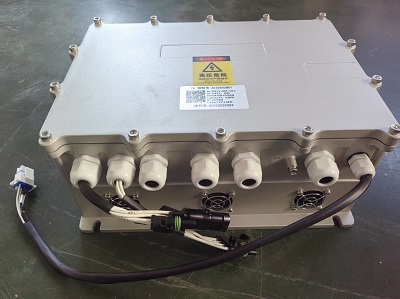

冷链变频驱动器
压铸一体成型铝外壳 · IP67高防护 · -30℃可靠启动 · 集成DC/DC与CAN通讯
⚡
输入电压
DC350-750V
🛡️
防护等级
IP67
❄️
工作温度
-30~+70℃
🔌
通讯
CAN
系统框架图 · 电源与信号流向
🖥️
显示面板
人机交互
CAN通讯
⬇️
🎛️
主控单元
PLC 控制板
→
🔋
DC/DC
1.2KW
输出 DC24V
为控制电路供电
⚡
DC/AC
5.5KW
输出 3P 0-380V/0-220V
0-400Hz 可调
❄️
冷凝风机
⬆️
DC24V 控制
❄️
冷凝风机
⬆️
DC24V 控制
💨
蒸发风机
⬆️
DC24V 控制
💨
蒸发风机
⬆️
DC24V 控制
1
K1是整车24V电池供电，与司机端钥匙关联。钥匙关闭时（交流输入时），主控电源由DC/DC供电；
2
K2是直流输入接触器，由主控控制。当主控检测到输入交流时，接触器断开；反之，闭合。
型号命名规则 · UBY200-DA0xXxD0xx
UBY200
冷链驱动器
-D
DC输入
350~750V
A
输出类型
AC220V/380V
0xX
变频功率
055/075/110
x X
DC/DC功率
012/015/020
D0xx
DCDC电压
012:14.5V
024:27.5V
🔹
变频器功率代码
055
5.5kW
075
7.5kW
110
11kW
🔸
DC/DC功率代码
012
1200W
015
1500W
020
2000W
🔋
DC/DC 输出电压选项：
012
= 14.5V
024
= 27.5V
⚡
变频器部分
基本功能
最高输出频率
矢量控制: 0-400Hz
载波频率
0.8kHz — 12kHz（自动调整）
控制方式
Svc 开环矢量控制（同步机）
自动电压调节(AVR)
当电网电压变化时，自动保持输出电压恒定
过流过压失速
自动限制电流电压，防止频繁跳闸
快速限流功能
最大限度减少过流故障，保持正常运行
后台软件
支持变频器参数操作、状态监视
LCD面板
可选件，中文提示，参数拷贝
🎮
运行命令源
操作面板给定 · CAN通讯给定 · 多种方式切换
🎛️
频率源
操作面板给定 · CAN通讯给定 · 多种方式切换
🛡️
保护功能
上电电机短路检测
输出缺相保护
过流保护
过压保护
欠压保护
过热保护
过载保护
📶
通讯
CAN 通讯
支持CAN 2.0B
🔌
带载能力 · 满载电压范围
备电 220V
DC 350-750V
AC 180V-240V
备电 380V
DC 350-750V
AC 350V-410V
🔋
DC-DC部分
⚙️
基本功能
额定输出电压：27.5V (13.5V)
输出扩展：单路输出 / 三路输出（一路常输出，两路可调速）
额定输出功率：2.5kW
输入电压：DC 350-750V
🛡️
保护功能
过热保护
过压保护
欠压保护
过载保护
📶
通讯
CAN 通讯
🔌
带载能力
满载电压范围：DC 350-750V
➕
附加功能
软启动功能 · 通讯控制启动
🧩
可选件
PTC · 搭配斯特（可选电流）
